Das sieht doch vielversprechend aus.

Eine kurze Frage zum Verständnis: Der maximale Druck, der auf dem System liegt, während Du ggf. die Entlüftungsschraube betätigst, sind die 2 bar des Tanks, und nicht die 8-10 bar Startdruck der Rakete, richtig? Ansonsten wäre das m.E. ein zu hohes Sicherheitsrisiko.

Oliver
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7627964 [Alter Beitrag18. Oktober 2013 um 09:55]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Hallo Oliver,

ja das siehst Du richtig.
Beim Tanken sind max. 2bar im Kanister. Beim Testen reichte auch weniger.
Das ist dann auch der maximale Druck beim Entlüften.

Bevor ich den Startdruck in der Rakete aufbaue, werde ich wohl auch den Tankschlauch abziehen.
Das Gardena-Ventil wird womöglich keine 8 oder 10bar aushalten bzw. dichthalten.
Durch den Gardena-STOP am Wasseranschluss ist die Anlage weiterhin dicht.

Gruß Marcel


If You Don't Try, You'll Never Know
Aircommando Walldorf

Muffenschrumpf-Azubi

Aircommando Walldorf

Registriert seit: Aug 2013

Wohnort: Walldorf

Verein: AcW-Rockets

Beiträge: 73

Status: Offline

Beitrag 7627965 [Alter Beitrag18. Oktober 2013 um 12:59]

[Melden] Profil von Aircommando Walldorf anzeigen    Aircommando Walldorf eine private Nachricht schicken   Besuche Aircommando Walldorf's Homepage    Mehr Beiträge von Aircommando Walldorf finden

Nunja evt. könntest du das ja nochmal genauer Erklären wie du das meinst mit dem Gardena-STOP. Weil Oliver hat noch immer recht das alleine die vielen Verbindungsstücke jedes für sich ein Risiko sind. Ich weiß das meistens hier im Forum öffters Kritik herrscht aber anderer Seits liegt ja die Kritik meistens in der Konstruktiven-Kritik die sehr oft einem weiterhilft smile Ich bin richtig bereistert von deinem System das stelle ich nicht in Frage, aber wie wäre es mit einem T-Stück direkt unter der Rakete evt. hilft das weiter dann würde nur die Rakete und das T-Stück unterdruck stehen und nicht das ganze System. Hoffe du verstehst was ich meine smile
Mfg
Timo
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7627966 [Alter Beitrag18. Oktober 2013 um 13:18]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Hallo Timo,
die Gardena-Kupplung, an der ich den Wasserschlauch vom Kanister anschließe hat eine STOP-Funktion. Also nur Durchgang, wenn man da das entsprechende Gegenstück reinsteckt.
Arbeitet wie ein Rückschlagventil. Wird das Gegenstück abgezogen, dann verschließt das Ventil automatisch durch den Innendruck bzw. das Wasser. Nutzt man doch auch bei Gartenschläuchen. So kannst Du z.B. die Handbrause abziehen ohne vorher das Wasser abzustellen. Bei meiner ersten Rampe hatte ich das als Notentlüftung genutzt. Mit einem Hebel und Seilzug bei Bedarf geöffnet. Funktionierte sehr gut.

Mal abgesehen von dem Tankanschluss und der Lüftung ist an dem System ja nichts neues. Also diverse Verbindungen hatte ich auch schon vorher. Die T-Stücke mit Schelle waren bis jetzt immer zuverlässig dicht. Da mache ich mir keine Gedanken. Wer bei den T-Stücken mehr Sicherheit haben möchte, kann sich ja welche aus Metall besorgen.

Das mit dem T-Stück direkt unter der Rakete verstehe ich nicht, sorry.
Du hast doch so oder so immer Druck auf allen Teilen, die sich unterhalb der Rakete im Leitungssystem befinden. Egal wie du das anordnest.
Wenn man den Teil zum Betanken von dem Druckbereich trennen will, dann müßte da eigentlich noch ein Rückschlagventil zwischen die beiden Bereiche. Das Einfachste wäre wieder ein Gardena-STOP.
Den Bedarf sehe ich aber nicht.

Gegen die ganzen Verbindungsstellen hilft eigentlich nur ein System aus zusammengelöteten oder -geschraubten Rohren.


Gruß
Marcel

If You Don't Try, You'll Never Know
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7627981 [Alter Beitrag20. Oktober 2013 um 13:26]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

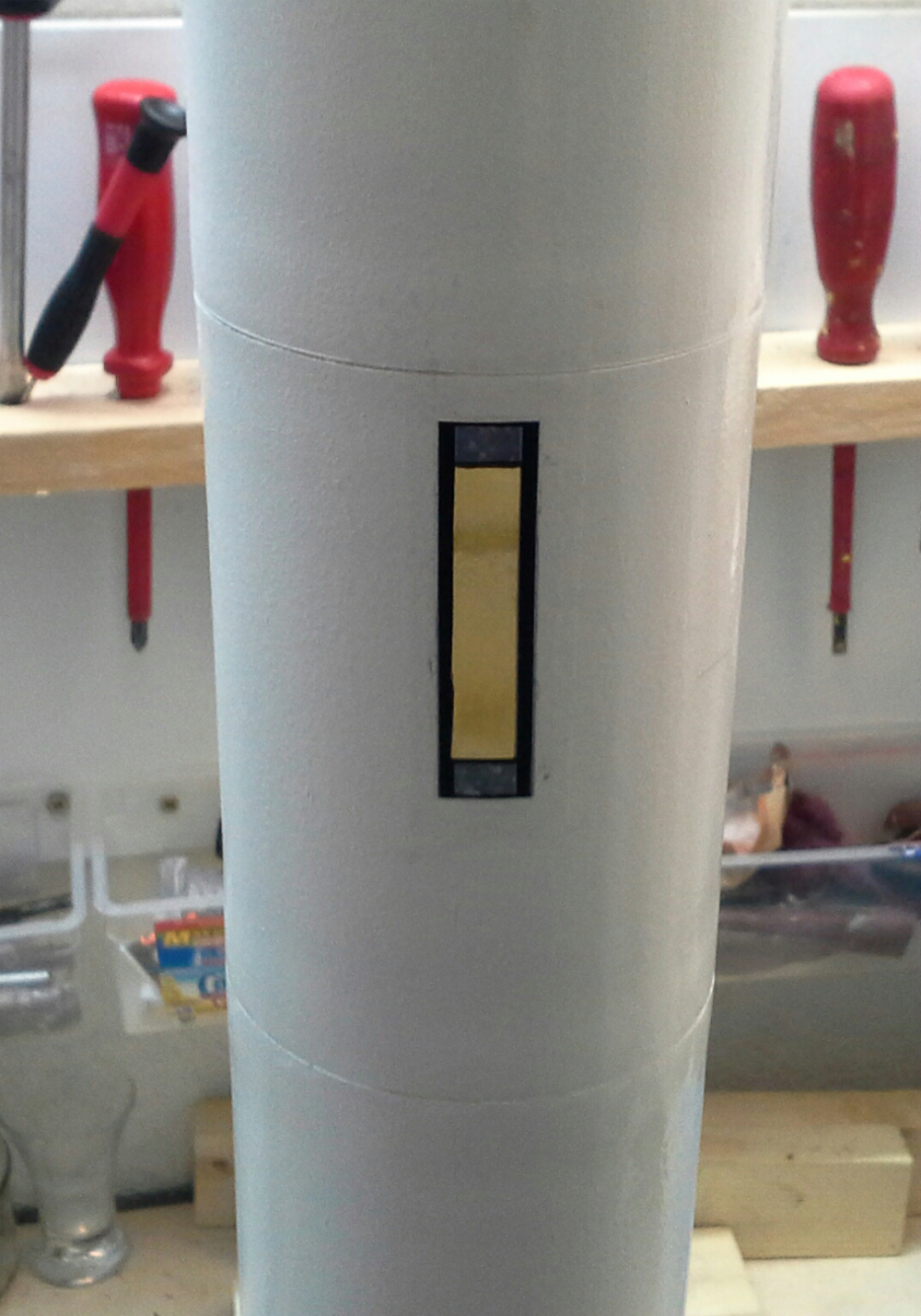

Weil dieser einfache digitale Wasserzähler nicht so gut funktioniert, haben jetzt alle Raketen ein kleines Sichtfenster erhalten.
Einfach den Lack an der Stelle vorsichtig wieder runter.
Die "Fenster" befinden sich jeweils im Bereich der optimalen/berechneten Füllmenge.



Marcel.

If You Don't Try, You'll Never Know
Aircommando Walldorf

Muffenschrumpf-Azubi

Aircommando Walldorf

Registriert seit: Aug 2013

Wohnort: Walldorf

Verein: AcW-Rockets

Beiträge: 73

Status: Offline

Beitrag 7627982 [Alter Beitrag20. Oktober 2013 um 13:43]

[Melden] Profil von Aircommando Walldorf anzeigen    Aircommando Walldorf eine private Nachricht schicken   Besuche Aircommando Walldorf's Homepage    Mehr Beiträge von Aircommando Walldorf finden

Nice big grin haste einen YT-Channel ? kannst ja ein Video dazu machen big grinDD
Gruß
Timo
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7628870 [Alter Beitrag30. Dezember 2013 um 11:23]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Hallo zusammen,
Der Kanister hat jetzt noch Gurte bekommen.
An den Gurten können Klettbänder zur Befestigung von diversen Sachen befestigt werden.
So spare ich mir einige Wege vom Auto zum Flugfeld.

Marcel

If You Don't Try, You'll Never Know
Paul

SP-Schnüffler


Moderator

Paul

Registriert seit: Sep 2001

Wohnort: Lüdenscheid

Verein: LSV Lilienthal / TRA / Solaris

Beiträge: 906

Status: Offline

Beitrag 7628871 [Alter Beitrag30. Dezember 2013 um 11:35]

[Melden] Profil von Paul anzeigen    Paul eine private Nachricht schicken   Paul besitzt keine Homepage    Mehr Beiträge von Paul finden

Eine sehr schöne Idee smile
Mein Vorschlag:
Befestige lieber die Raketen auf eine Seite und die Luftpumpe auf die andere.
Es kann passieren, dass Du dir beim tragen die eine Rakete kaputt machst - es wäre ja schade wink
Um die Luftpumpe mache ich mir keine Sorgen wink

Grüße
Paul
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7628872 [Alter Beitrag30. Dezember 2013 um 12:12]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Hallo Paul,
so wie es jetzt ist, habe ich es nur eben fürs Foto gemacht.
Pro Seite kann ich zwei Raketen befestigen. Dann kann ich noch auf jeder Seite oben neben dem Griff etwas befestigen. Die Klettbänder haben eine Überlappung von mind. 6cm.
Somit sollte das eigentlich sicher halten. Die Pumpe hat genug Abstand zur Rakete. Das sieht nur auf dem Foto so knapp aus.
... sollte es doch mal schief gehen, dann werde ich mich beim Ärgern an deine Worte erinnern roll eyes (sarcastic)
Marcel

If You Don't Try, You'll Never Know
Bäckchen

rauchender Poseidon

Bäckchen

Registriert seit: Jun 2004

Wohnort: Nähe NE

Verein:

Beiträge: 2531

Status: Offline

Beitrag 7628873 [Alter Beitrag30. Dezember 2013 um 13:45]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Hallo Marcel,
tolle Idee, wie wäre es mit Rädern und einer Deichsel.
Gruß
Andreas

In Wirklichkeit ist die Realität ganz anders !?
