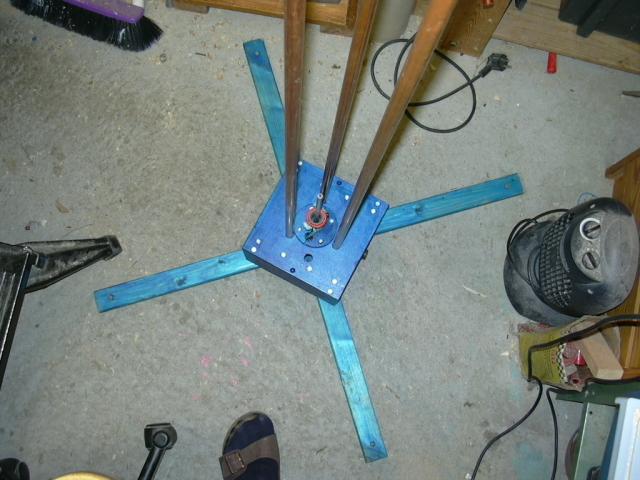

Am Startplatz.
Mit den Zeltheringen das Lattenkreuz im Boden befestigen. Ausrichten der Rampe geht am besten durch Unterlegen von Steinen oder ein paar Holzresten.
Das Startseil an der Schlinge befestigen, den Gartenschlauch anschrauben.
Fertig.



Folgende Datei wurde angehängt:


In Wirklichkeit ist die Realität ganz anders !?
Bäckchen

rauchender Poseidon

Bäckchen

Registriert seit: Jun 2004

Wohnort: Nähe NE

Verein:

Beiträge: 2527

Status: Offline

Beitrag 73956 [Alter Beitrag24. April 2005 um 17:17]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Alternativen und Verbesserungen.

- Das Kupferrohr kann man auch mit einer entsprechende Erweiterungen für das Gardena Profisystem herstellen. Dann muß auch das Loch im Deckel entsprechend vergrößern.

- Hat man keine langen Raketen und benötigt die Kupferrohre als Führung nicht dann reicht es wenn man in den Deckel ein 15mm Loch in der Mitte bohrt und dann den ganzen Deckel in der Mitte zersägt.


So jetzt seit ihr dran
- mit dem Nachbau
- mit Verbesserungsvorschlägen
- mit Kritik
- mit noch mehr Lob
- mit dem Design von einem T-Shirt
- mit dem Baubericht eurer Rampe
- mit dem blanken Entsetzen über so einen Mist und sofortigem Austritt dem Forum big grin


Gruß
Andreas

In Wirklichkeit ist die Realität ganz anders !?
pmbond

Poseidon


Moderator

pmbond

Registriert seit: Okt 2004

Wohnort:

Verein: Einzelgänger

Beiträge: 1345

Status: Offline

Beitrag 73957 [Alter Beitrag24. April 2005 um 17:24]

[Melden] Profil von pmbond anzeigen    pmbond eine private Nachricht schicken   pmbond besitzt keine Homepage    Mehr Beiträge von pmbond finden

HI
Coole Baudoku.
Wie viel hast du für die ganzen Teile bezahlt ?
Warum sind da 6 Löcher in der oberen Platte ?
Gruß Pascal
Bäckchen

rauchender Poseidon

Bäckchen

Registriert seit: Jun 2004

Wohnort: Nähe NE

Verein:

Beiträge: 2527

Status: Offline

Beitrag 74076 [Alter Beitrag25. April 2005 um 07:54]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Hallo Pascal,
die 6 Löcher sind für unterschiedliche Durchmesser der WaRa´s.
Wenn man Raketen aus 1,5 Liter Flaschen hat dann benutzt man die Löcher für den größeren Durchmesser. Die anderen Löcher sind für Raketen aus 1 Liter Flaschen. Löcher für 0,5 Liter Flaschen habe ich nicht vorgesehen da man diese auch noch aus den 1liter Führungen starten kann.
Gruß
Andreas

In Wirklichkeit ist die Realität ganz anders !?
Stefan Meyer

Wasserratte


Moderator

Stefan Meyer

Registriert seit: Sep 2002

Wohnort: 28832 Achim

Verein: AGM

Beiträge: 819

Status: Offline

Beitrag 74079 [Alter Beitrag25. April 2005 um 11:09]

[Melden] Profil von Stefan Meyer anzeigen    Stefan Meyer eine private Nachricht schicken   Besuche Stefan Meyer's Homepage    Mehr Beiträge von Stefan Meyer finden

Hallo Andreas,
eine super Baudokumentation. Die Rampe ist sowieso erstklassig, konnte sie ja bereits zweimal (Nicolaunch und NRT3) selbst benutzen.
Wenn ich mir mal wieder eine Digiknipse geliehen habe mache ich auch eine Baudoku von meiner Rampe (Drucktest hat sie am Samstag bestanden).

Zum Profisystem habe ich gerade einen Adapter geklebt:
Von Normal auf Profi-System: Beim Hahnstück vom Normalen System wird das Gewinde rausgeschnitten und geschliffen. Beim Profi-Schlauchstück wird das (außen liegende) Gewinde ebenfalls weggeschliffen. Jetzt kann man beide ineinanderschieben und verkleben; fertig.

Gruß Stefan
Der Adapter sieht dann ähnlich wie dieser aus, nur das Profi und Normal vertauscht sind

Folgende Datei wurde angehängt:


"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
Bäckchen

rauchender Poseidon

Bäckchen

Registriert seit: Jun 2004

Wohnort: Nähe NE

Verein:

Beiträge: 2527

Status: Offline

Beitrag 74091 [Alter Beitrag25. April 2005 um 14:08]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Hallo Stefan,
danke für dein Lob, nach dem NRT habe ich die Kiste durch die Dreiecksleisen verstärkt und die obere Führung für das Kupferrohr vergrößert beides wie hier in der Doku beschrieben.

Gute Idee von dir direkt auf das Profisystem zu gehen und einen Adapter für "normal" zu bauen.
Die Zugleine kann man dann ja an einem Ring mit Hacken befestigen um den Gardenaanschluß wechselweise zu benutzen.


Danke an dieser Stelle auch noch an Pascal für die schnelle konvertierung der Grafiken !!

Gruß
Andreas

In Wirklichkeit ist die Realität ganz anders !?
Stefan Meyer

Wasserratte


Moderator

Stefan Meyer

Registriert seit: Sep 2002

Wohnort: 28832 Achim

Verein: AGM

Beiträge: 819

Status: Offline

Beitrag 74093 [Alter Beitrag25. April 2005 um 14:40]

[Melden] Profil von Stefan Meyer anzeigen    Stefan Meyer eine private Nachricht schicken   Besuche Stefan Meyer's Homepage    Mehr Beiträge von Stefan Meyer finden

Zitat:
Original geschrieben von Bäckchen
Hallo Stefan,

Gute Idee von dir direkt auf das Profisystem zu gehen und einen Adapter für "normal" zu bauen.

Gruß
Andreas




Der Adapter den ich beschrieben habe ist von (!) Normal (wie bei deiner Rampe) auf Profi-System!!!!! Damit könntest Du deine Rampe auf Profi "aufrüsten".
Das Foto zeigt allerdings tatsächlich den Adapter von Profi auf Normal, man muss es sich dann verdreht vorstellen, also Hahnstück normal plus Profi-Schlauchstück.
Gruß Stefan

"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
Stefan Meyer

Wasserratte


Moderator

Stefan Meyer

Registriert seit: Sep 2002

Wohnort: 28832 Achim

Verein: AGM

Beiträge: 819

Status: Offline

Beitrag 75100 [Alter Beitrag06. Mai 2005 um 22:14]

[Melden] Profil von Stefan Meyer anzeigen    Stefan Meyer eine private Nachricht schicken   Besuche Stefan Meyer's Homepage    Mehr Beiträge von Stefan Meyer finden

Dank MikeHB gibt es jetzt das Bild dazu

Folgende Datei wurde angehängt:


"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
Bäckchen

rauchender Poseidon

Bäckchen

Registriert seit: Jun 2004

Wohnort: Nähe NE

Verein:

Beiträge: 2527

Status: Offline

Beitrag 75152 [Alter Beitrag07. Mai 2005 um 20:21]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Hallo Stefan,
wirklich gute Idee den Adapter so zu bauen ich war heute schon im Baumarkt um mir die Gardena Teile zu kaufen.
Wie ich sehe muß ordentlich gefeilt werden damit man die beiden Teile ineinander bekommt.
Als Kleber sollte man 5min Epoxy nehmen oder hast du andere Erfahrungen gemacht ?

Gruß
Andreas

In Wirklichkeit ist die Realität ganz anders !?
Stefan Meyer

Wasserratte


Moderator

Stefan Meyer

Registriert seit: Sep 2002

Wohnort: 28832 Achim

Verein: AGM

Beiträge: 819

Status: Offline

Beitrag 75154 [Alter Beitrag07. Mai 2005 um 22:03]

[Melden] Profil von Stefan Meyer anzeigen    Stefan Meyer eine private Nachricht schicken   Besuche Stefan Meyer's Homepage    Mehr Beiträge von Stefan Meyer finden

Hy Andreas,

ich habe mit 5 Min.-Epoxy eigentlich die besten Erfahrungen (bis auf einmal, da habe ich zuviel auf einmal angerührt und dann hat es angefangen zu qualmen und war in sekundenschnelle durchgehärtet eek! . Der Verbinder im Bild ist allerdings mit PU-Leim geklebt; Er hält ~14(!) bar aus, allerdings tropft etwas Wasser irgendwo raus.
Gruß Stefan
